ZAZX(Q)型電動三通分（合）流調節閥

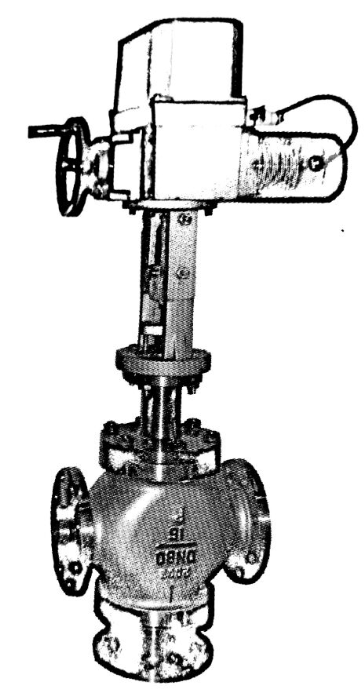

圖片展示

產品描述

產品型號：ZAZX(Q)型
產品特點：ZAZX(Q)型電動三通分（合）流調節閥

詳細介紹

ZAZX(Q)型電動三通分（合）流調節閥

ZAZQ（X）型電動三通合流（分流）調節閥有合流和分流兩種形式，由DKZ電動執行機構和三通合流或三通分流調節閥組成，以電源為動力，接受統一的標準型號0~10mADC或4~20牛ADC驅使閥門開度與此操作信號相對應。合流閥的作用是將兩種流體合成第三種流體，分流閥是將一種流體分成兩路流體。分流合流閥只能對應選用，但當DN≤80時，合流閥可用于分流場合?？商娲鷥膳_(tái)單、雙座調節閥、節省投資，占據空間小。三通調節閥通常用于熱交換器的兩種介質調節，及簡單的配比調節。

主要技術參數

公稱通徑 mm		合流	25	32	40	50	65	80	100	125	150	200	250	300
		分流						80	100	125	150	200	250	300
額定流量系數Kv		合流	8.5	13	21	34	52	85	135	210	340	535	800	1260
		分流						85	135	210	340	535	800	1260
公稱壓力Mpa			1.6,4.0,6.4
流量特性			直線
執行機構	II型		DKZ-310		DKZ-310		DKZ-410			DKZ-410			DKZ-510
	III型		DKZ-310C		DKZ-310C		DKZ-410C			DKZ-410C			DKZ-510C
	出抽推力（N）		4000		4000		6400			6400			16000
	行程mm		16		25		40			60			100
	允許壓差（Mpa）		1.6	1.0	2.5	1.6	1.5	1.0	0.65	0.4	0.3	0.16	0.26	0.18
	上閥蓋型式		普通式（常溫型）熱片式（中溫型）
	介質溫度℃		-20~+200，-40~+250（常溫型），-40~+450（中溫型）
	可調比		R30:1
	法蘭標準		按JB79-59
	輸入阻抗		II型：200Ω III型：250Ω
	出廠狀態		電開（對上閥座而言，如需電關，訂貨時應注明

主要技術性能指標

項目		指標值
基本誤差%		±3.5
回差%		≤2.5
死區%		≤3.0
始終點偏差%	電開、電關	±2.5
額定行程偏差%		±2.5
允許泄漏量L/h		≤110-3閥額定容量

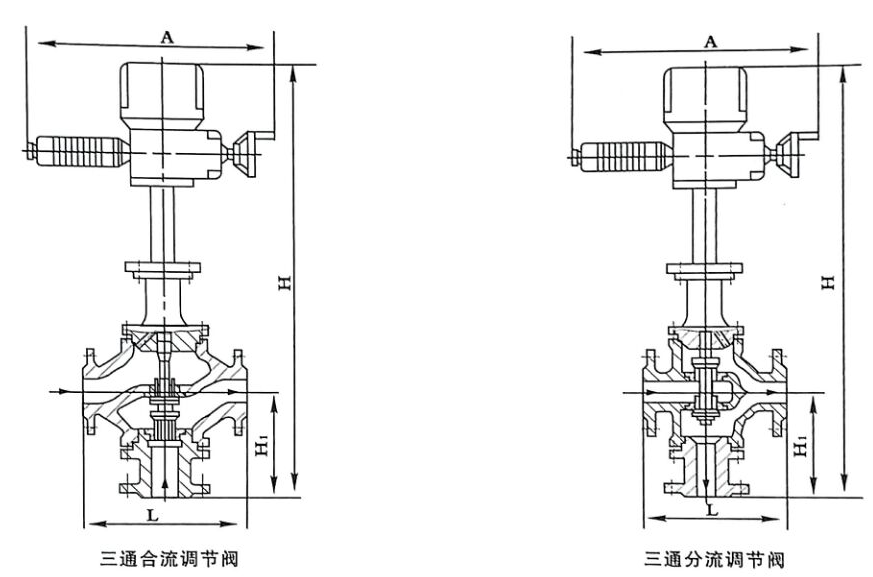

公稱通徑	A		L			H				H1
	分流	合流	PN	PN	PN	分流		合流		PN	PN	PN	PN	PN	PN
			1.6	4.0	6.4	普通型	熱片型	普通型	熱片型	1.6	4.0	6.4	1.6	4	6.4
25	520	490	185	190	200			715	865				140	150	160
32	520	490	200	210	210			721	871				150	160	170
40	520	490	220	230	235			733	883				160	170	180
50	520	490	250	255	265			748	898				180	190	200
65	520	520	275	285	295			839	999				200	220	220
80	520	520	300	310	320	872	1032	842	1002	225	250	265	210	230	240
100	520	520	350	355	370	896	1056	846	1006	245	275	285	220	250	260
125	520	520	410	425	440	947	1162	897	1112	285	320	325	260	300	300
150	520	520	450	460	475	947	1162	897	1112	305	340	340	280	320	320
200	520	520	550	560	570	965	1180	905	1120	350	400	410	320	380	380
250	520	520	670	740	750
300	520	520	770	805	820

訂貨須知：訂貨

時請?zhí)顚憽兑?guī)格書》或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
