ZJSF（H）氣動薄膜三通分（合）流調節閥

圖片展示

產品描述

產品型號：ZXGQ(X)型
產品特點：ZJSF（H）氣動薄膜三通分（合）流調節閥

詳細介紹

ZJSF(H)氣動薄膜三通分（合）流調節閥采用雙閥芯上下導向結構，配用氣動執行機構或電動執行機構，閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點。可用于各種不同的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他的各行業的自動化控制系統。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0多種規格可供選擇。本系列調節閥采用流體溫度-150-560℃范圍內多種檔次；泄露等級氖分為IV級、V級、VI級；流量特性有直線、百分比。多種規格可供選擇。本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。

主要技術參數

本體部分

閥體形式		三通鑄造球型閥
閥體材質		ZG230-450 ZG1Cr18Ni9
公稱通徑		DN20-DN300
公稱壓力		PN1.6 2.5 4.0 6.4 10.0MPa ANSI 150 300 600LB JIS 10K 20K 30K 40K

連接形式		法蘭：FF RF RTJ 等焊接： SW BW
結構長度		符合 IEC534
閥蓋型式		常溫型高溫型波紋管密封型低溫型
填料		聚四氟乙烯柔性石墨等
密封墊		金屬夾石墨密封墊四氟乙烯墊等

閥內部分
閥芯型式		雙閥芯上下導向型
流量特性		線性等百分比
內件材質		1Cr18NiTi 1Cr18Ni9Ti+PTFE

執行機構
電動		PSL系列 3810L系列

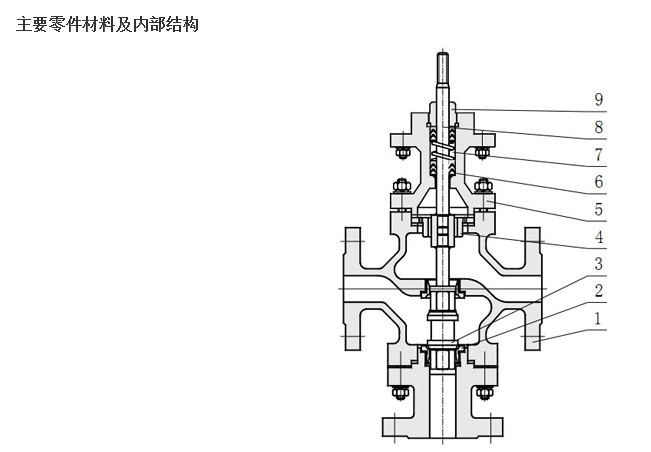

本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	閥座	304	304	304
3	閥芯	304	304	304
4	導向套	304	304	304
5	閥蓋	WCB	LCB	WC9
6	閥桿	304	304	304
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	304	304

本體材質為不碳鋼
1	閥體	CF8	CF8M	CF3M
2	閥座	304	316	316L
3	閥芯	304	316	316L
4	導向套	304	316	316L
5	閥蓋	CF8	CF8M	CF3M
6	閥桿	304	316	316M
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	316	316	316L

以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可分局客戶的需求進行配置。

氣動三通調節閥規格與技術參數

ZJSF(H)氣動薄膜三通分（合）流調節閥規格和技術參數

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	合流	6.3	8.5	13	21	34	53	85	135	210	340	535
	分流							80	135	210	340	535
額定行程		16		25			40			60
膜片有效面積Ae（cm2）		280		400			600			1000
公稱壓力PN（MPa）		1.6 2.5 4.0 6.4 10.0
固有流量特性		直線等百分比
固有可調比R		30:01:00
信號范圍Pr（KPa）		200-100、40-200、60-100、80-240
氣源壓力Ps（KPa）		0.14、0.25、0.28、0.40
允許壓差△P（KPa）		0.93	0.86	0.75	0.48	0.31	0.277	0.18	0.11	0.12	0.09	0.05

ZJSF(H)氣動薄膜三通分（合）流調節閥主要性能指標

序號	項目		性能指標
			不帶定位器	帶定位器
1	基本誤差≤（%）		±5	±1
2	回差≤（%）		3	1
3	死區≤（%）		3	0.4
4	始終點偏差≤（%）	始點（%）	±5
		終點（%）	±2.5	±1
5	額定行程偏差（%）		2.5
6	允許泄漏量（1/h）		10-3×閥額定容量
7	額定流量系數偏差（%）		±10
8	固有流量特性		符合 IEC534-1 和 GB/T13927-2000 中規動的斜率偏差要求

訂貨須知：訂貨時請?zhí)顚憽兑?guī)格書》或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
