氣動調節閥

您的位置：首頁>>產品展示>>氣動調節閥

ZMAP型氣動單彈簧調節閥

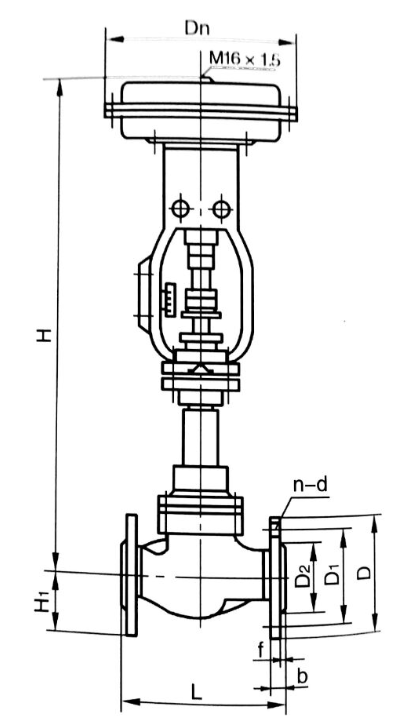

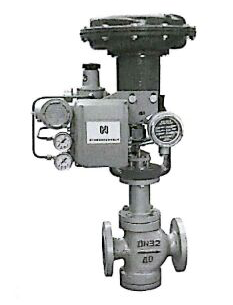

圖片展示

產品描述

產品型號：ZMAP型
產品特點：ZMAP型氣動單彈簧調節閥

詳細介紹

ZMAP-15W型氣動薄膜波紋管調節閥是一種具有可靠密封性能、可以防止介質外漏的特殊調節閥。其閥芯為栓塞式單導向結構、S形流線閥體，采用了波紋管和填料雙重密封結構。特別適用于劇毒、貴重易揮發和易滲漏介質的調節。也適合于真空應用場合，該閥必須配用閥門定位器，以保證調節精度。

性能指標

項目		指標值	項目			指標值
基本誤差%	帶定位器	±1.5	始終點偏差%		帶定位器	±1.5
基本誤差%	不帶定位器	±6		不帶定位器	氣關	±2.5
還差%	帶定位器	1.5			氣關	±6
還差%	不帶定位器	5			氣開	±6
死區%	帶定位器	0.6			氣開	±2.5
	不帶定位器	0.4
允許泄漏量1/h 10-4*閥額定容量				額定行程偏差%		±2.5

允許壓差

供氣壓力Mpa	彈簧壓力Mpa	公稱通徑	20				25	32	40	50	65	80	100	125	150	200	250	300
供氣壓力Mpa	彈簧壓力Mpa	閥座直徑	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
0.14	20-100	允許壓差Mpa	5.3	3.7	2.3	1.3	0.8	0.5	0.5	0.3	0.23	0.2	0.12	0.12	0.08	0.05	0.05	0.035
0.24	40-200	允許壓差Mpa	6.4	6.4	5.5	3.1	1.6	1.1	1	0.6	0.6	0.45	0.24	0.24	0.16	0.1	0.1	0.07

注：使用條件為閥桿在介質流出端，關閉時p2=0

規格與技術參數

公稱通徑mm			20			25	40		50	65	80	100
閥座通徑mm		10	12	15	20	26	32	40	50	65	80	100
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.8	27.6
額定流量系數Kv	等百分比	1.6	2.5	4	6.3	10	16	25
公稱壓力Mpa							1.6
額定行程mm				10		16		25			40
固有流量特性		直線、等百分比
工作溫度℃		-40
法蘭連接形式		GB9113.1(79.1-94)
閥體材質		ZG230-450、ZG1Cr18Ni9Ti
上閥蓋型式		波紋管和填料雙重密封

注：可為用戶提供ANSI、JPI、JIS等國外法蘭標準制造的材料。

執行機構主要技術參數

型號	ZMAB-2	ZMAB-3	ZMAB-4
薄膜有效面積cm2	280	400	630
行程mm	10；16	25	40
彈簧范圍Kpa	20-100/40-200/20-60、60-100/80-240

主要零件材料及推薦使用溫度范圍

	材料	溫度范圍
閥體上下閥蓋	ZG230-450	-40℃-450℃
	ZG1Cr18Ni9Ti	-250℃-550℃
	35	-40℃-450℃
閥座、閥芯、閥桿	1Cr18Ni9Ti	-250℃-550℃
閥座、閥芯、閥桿	1Cr18Ni9Ti	-250℃-550℃
上下膜蓋	A3鋼板	400℃以下
支架、頂蓋	HT200
壓縮彈簧	60Si2Mn
波紋薄膜	5806膠夾480D尼龍66網眼布	-40℃-85℃
填料	聚四氟乙烯	-40℃-200℃
密封墊	橡膠石棉板	-20℃-200℃
螺栓、雙頭螺柱	25/35	425℃以下
螺母	A3	350℃以下
螺母	25/35	450℃以下

訂貨須知：訂貨時請?zhí)顚?xiě)《規格書》或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
