自力式調節閥

ZZYP-16BII型帶指揮器自力式壓力調節閥

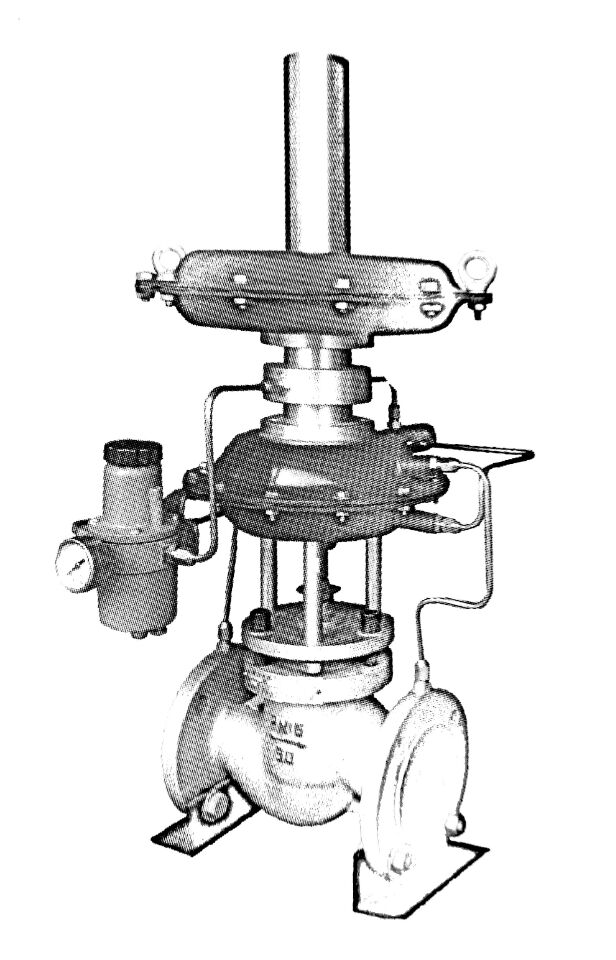

圖片展示

產品描述

產品型號：ZZYP-16BII型
產品特點：ZZYP-16BII型帶指揮器自力式壓力調節閥

詳細介紹

調壓閥無需外加能源，利用被調介質自身能量為動力源。自動控制閥門介質流量，使閥后壓力保持恒定的壓力穩定裝置?，F(xiàn)已廣泛應用于連續送氣的天然氣采輸，城市煤氣以及冶金、石油、化工等工業生產部門。

該閥特點：控制精度高，可比一般ZZY型直接操作型調壓閥高一倍左右。調節壓差比大（如閥前0.8MPa、閥后0.001MPA）特別適合微壓氣體控制。

壓力設定在指揮器上實現，因而方便、快捷、省力省時可在運行狀態下連續設定。

主要技術參數和性能指標

公稱通徑mm	20			25	40		50	80		100	150
閥座直徑mm	6	15	20	25	32	40	50	65	80	100	125	150
額定流量系數Kv	3.2	5	8	10	20	32	50	80	100	160	250	400
壓力設定值范圍Kpa					0.5-7	5—20	15-50	30-150
公稱壓力PN（MPa）						1.0	1.6
被調介質溫度（℃）						-20	-90
流量特性	快開
調節精度（%）	≤3
執行機構薄膜有效面積	200				280					400
允許泄漏量（L/h)	符合ANSIB16.104-1978 IV級

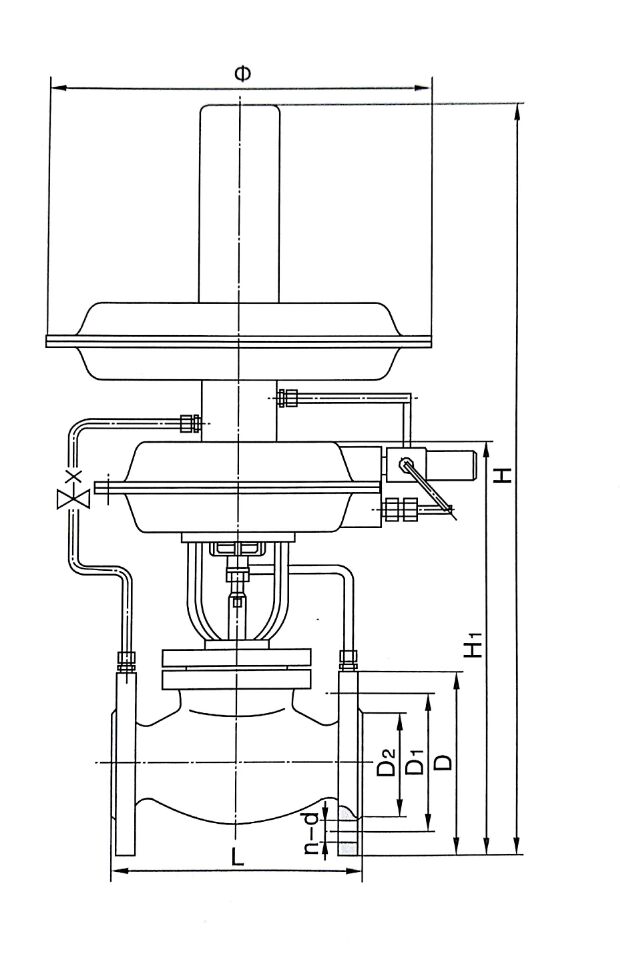

外形尺寸

公稱通徑DN（mm）	法蘭端面距L	H	H?	?	D	D?	D?	n-d
20	150	610	330	310	105	75	56	4—14
25	160	610	330	310	115	85	65	4—14
32	180	630	350	310	140	100	76	4—18
40	200	630	350	310	150	110	84	4—18
50	230	640	360	310	165	125	99	4—18
65	290	710	430	310	185	145	118	4—18
80	310	720	440	310	200	160	132	8—18
100	350	730	450	310	220	180	156	8—18
125	400	800	520	310	250	210	184	8—18
150	480	930	650	310	285	240	211	8—22

訂貨須知：訂貨時請?zhí)顚憽兑?guī)格書》或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
